ANWEISUNGEN ZUM EINBAU VON ZUBEHÖR

Fahrzeug :
PART NO :
KEYWORD :

LAND ROVER

DEFENDER

STAUFACH - 90 / 130

LR190078 / LR190079 / 526124250 / 526124251

EINBAUANLEITUNG

ACHTUNG
  • Von nicht richtig eingebautem Zubehör können Gefahren ausgehen. Die Anweisungen vor der Bestellung und dem Einbau sorgfältig durchlesen, um sicherzustellen, dass dieses Zubehör für Ihre Fahrzeugvariante geeignet ist. Immer die Anleitung beachten. Im Zweifelsfall einen Händler zu Rate ziehen.
Zubehörsätze Alte Teilenummer Neue Teilenummer
Staufach – NUR Defender 90 LR190078 526124250
Staufach – NUR Defender 130 LR190079 526124251

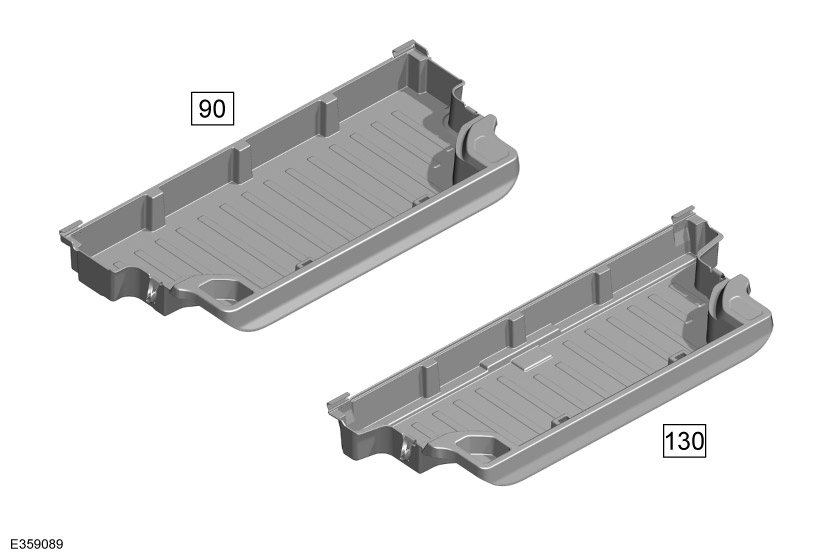

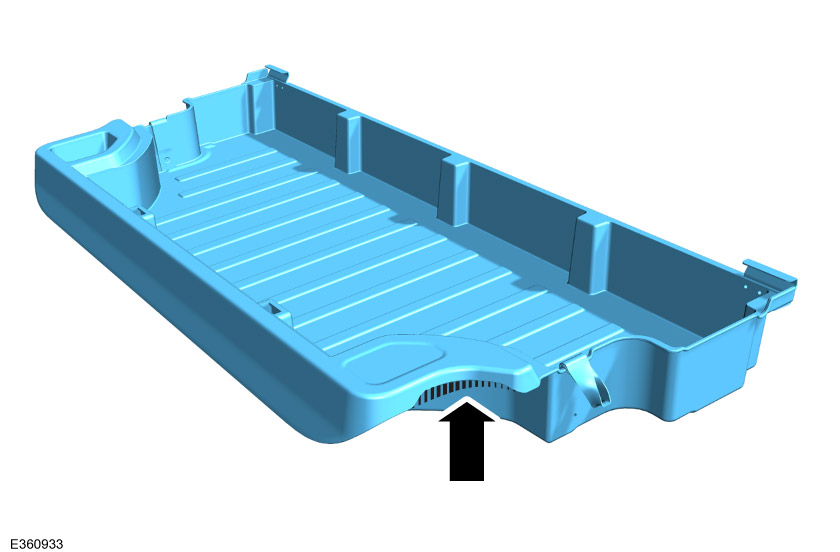

Staufach (Stückliste)

HINWEIS
  • Alle Teile im Satz vor dem Einbau überprüfen.

Verschiedene Einbaupositionen

HINWEIS

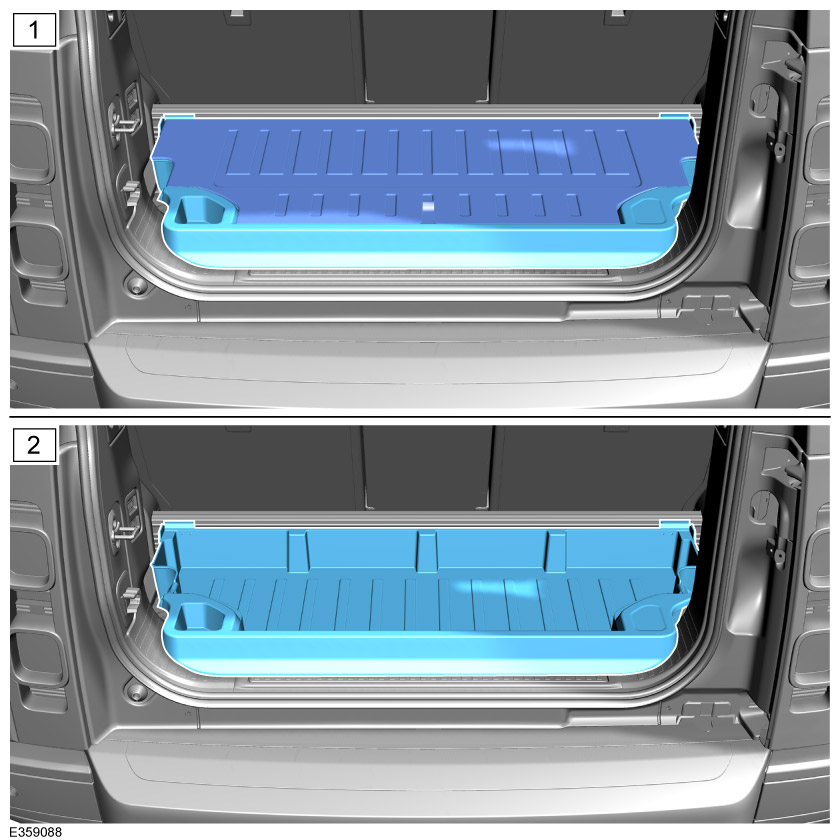

  • Das „Staufach“ kann in zwei verschiedenen Positionen im Fahrzeug eingebaut werden (siehe Abbildung unten). „Position 1“ nutzt die vorhandene Laderaumbodenplatte als Abdeckung für das Staufach und sitzt etwas tiefer im Fahrzeug als Position 2, die einfach auf der vorhandenen Laderaumbodenplatte ohne Deckel sitzt und so mehr Stauraum bietet.
EINBAUANLEITUNG
HINWEIS
  • Das „Staufach“ ist nicht mit der „Laderaum-Gummimatte – VPLES0565 (Defender 90)/VPLES0651 (Defender 130)“ kompatibel.
  • Das „Staufach“ ist nicht mit der „halbstarren Laderaumschutzwanne – VPLES0569 (Defender 90)“ kompatibel.
  • Wenn der „integrierte Luftkompressor – VPLES0617 (Defender 90)“ eingebaut ist, öffnet sich der Bodenplattendeckel in der erhöhten Position in „Position 1“ nicht vollständig. Der Bodenplattendeckel könnte aus dem Laderaum des Fahrzeugs entfernt werden, um Gegenstände im Staufach zu verstauen, und wieder angebracht werden, wenn Gegenstände in das Staufach gelegt wurden. „Position 2“ ist möglicherweise eine bessere Wahl, wenn der integrierte Luftkompressor bereits eingebaut ist.
  • Vor dem Einbau jeglichen Schmutz aus dem Laderaum entfernen, und das „Staufach“ mit einem sauberen, feuchten Tuch reinigen.
  • Das folgende Verfahren zeigt Abbildungen des Defender 90. Der Defender 130 ist ähnlich.

Warnhinweise/Vorsichtsmaßnahmen/Hinweise

1

Das „Staufach“ kann in 2 verschiedenen Positionen eingebaut werden.

  1. Für den Einbau in Position 1 GESCHLOSSEN (vorhandene Laderaumbodenplatte als Deckel verwendet). Schritte 2 bis 6 befolgen.
  2. Für den Einbau in Position 2 OFFEN (montiert oben über der vorhandenen Laderaumbodenplatte). Schritte 7 bis 8 befolgen.
2
HINWEIS
  • Nur Einbau in „Position 1“.

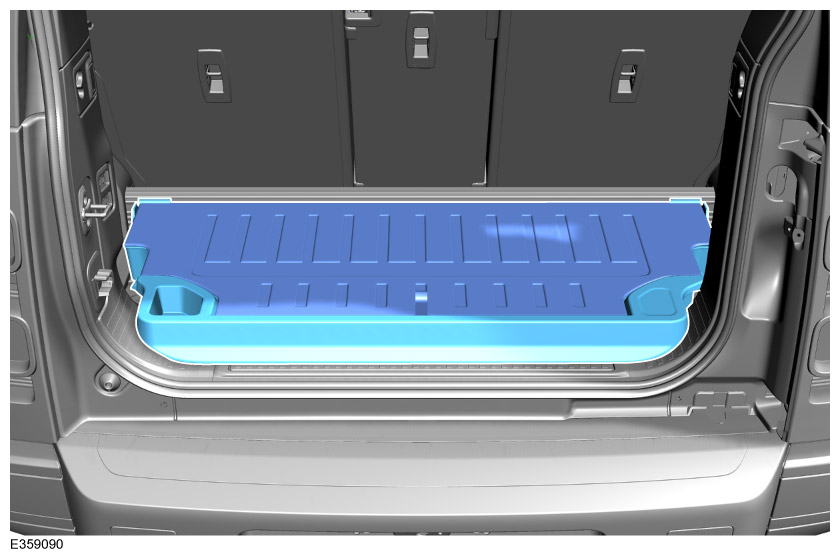

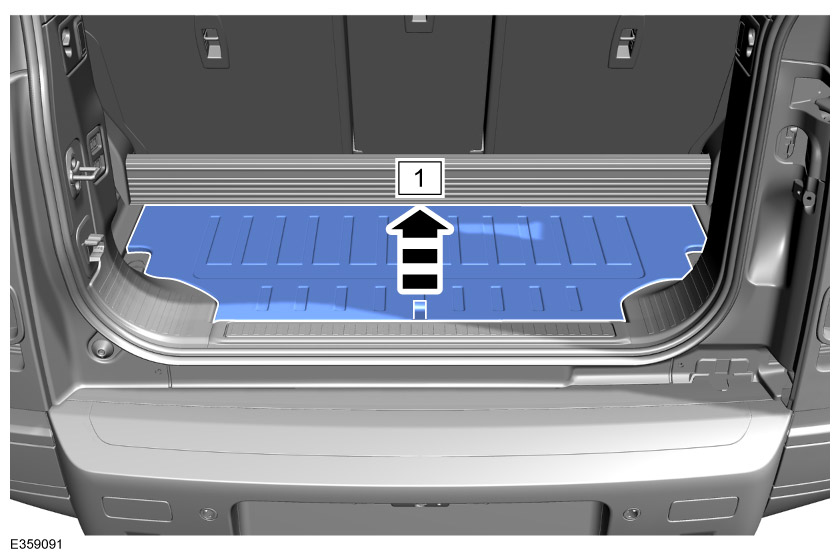

Die Laderaumbodenplatte entfernen.

3
VORSICHT
  • Das Staufach niemals an den Seitenbändern tragen.
HINWEIS
  • Nur Einbau in „Position 1“.

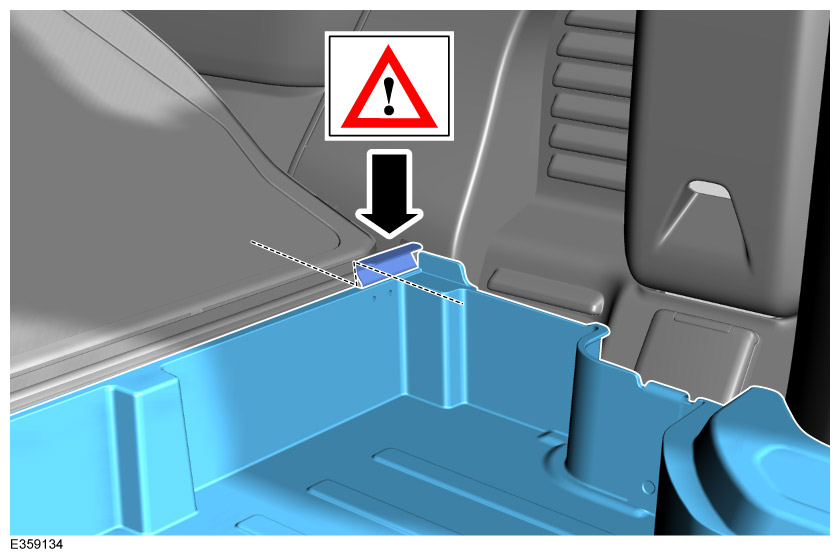

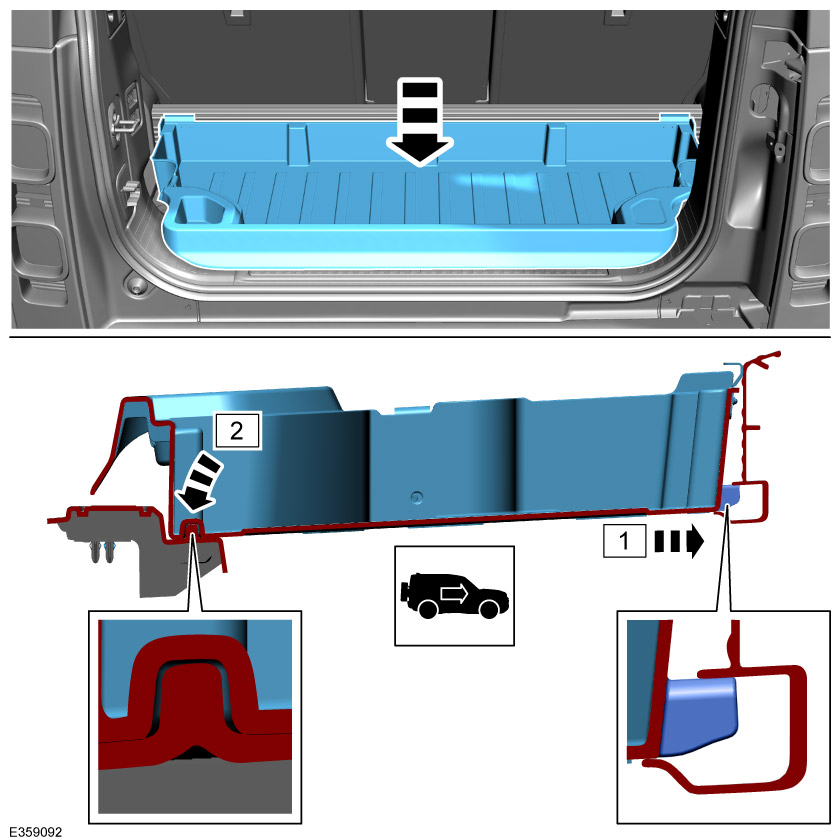

Das Staufach in den Laderaum setzen.

  1. Die Vorderkante nach unten neigen, und sicherstellen, dass die Haltevorrichtungen richtig in den Kanal eingerastet sind.
  2. Die Vorderkante nach unten in Position senken und dabei sicherstellen, dass die formschlüssigen Einrastelemente korrekt eingerastet sind.
4
VORSICHT
  • Sicherstellen, dass die Bänder nicht verdreht sind. Keine übermäßige Kraft anwenden, wenn die Bänder handfest gezogen werden.
HINWEIS
  • Nur Einbau in „Position 1“.

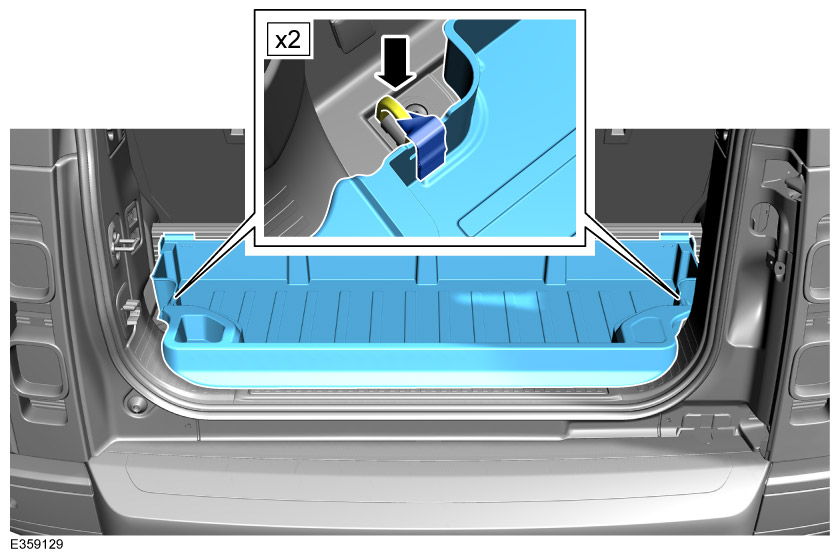

Das Staufach an den Umlenkstücken des Fahrzeugs montieren.

  1. Die Bänder durch die Umlenkstücke auf der rechten und linken Seite führen.
  2. Handfest anziehen und mit Klettband befestigen.
5
HINWEIS
  • Nur Einbau in „Position 1“.

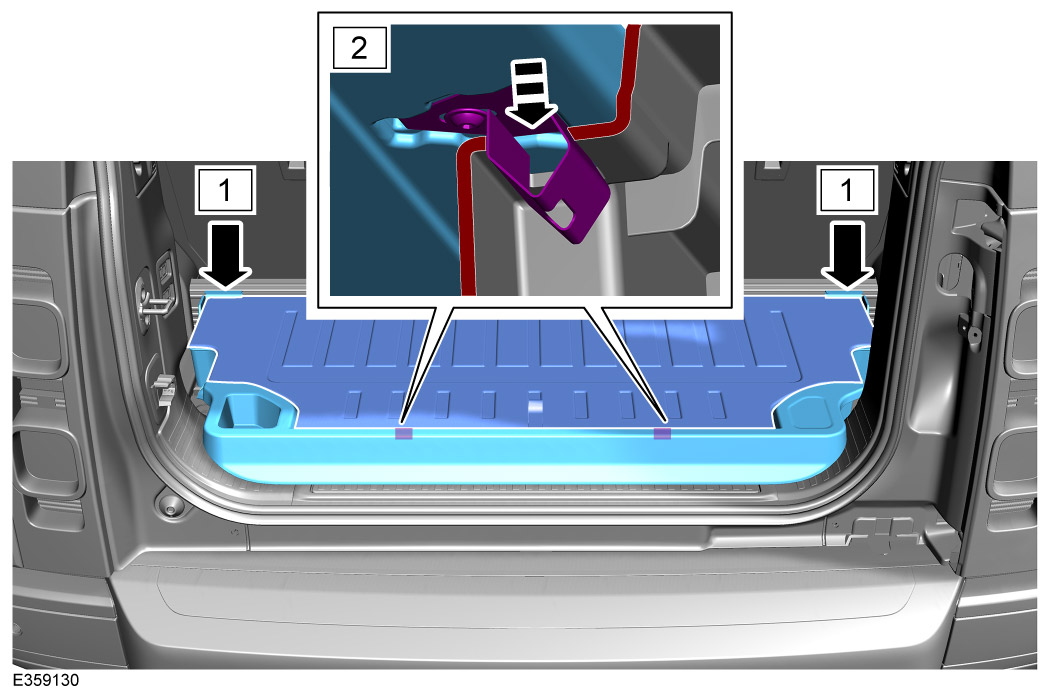

Den Deckel der Laderaumbodenplatte montieren.

  1. Den Deckel der Laderaumbodenplatte unter die 2 Staufachhalterungen (Pfeil) schieben.
  2. Sicherstellen, dass die 2 Federclips des Deckels der Laderaumbodenplatte in einer Linie mit den Löchern im Staufach sind. Dann nach unten drücken, um den Deckel der Laderaumbodenplatte am Staufach zu befestigen.
6
HINWEIS
  • Nur Einbau in „Position 1“.
  • Schutzhandschuhe für eine erforderliche Einstellung der Federclips tragen.

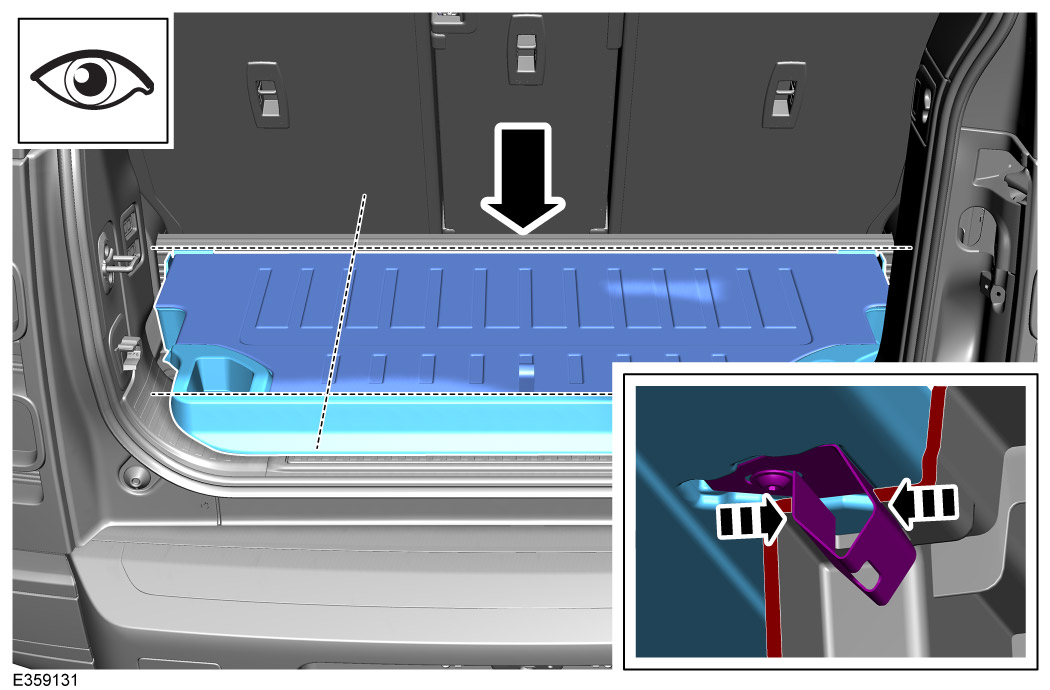

Prüfen, ob der Deckel der Laderaumbodenplatte beim Defender 90 auf einer Höhe mit der Aluminiumverkleidung (Pfeil) oder beim Defender 130 auf der Kante der Spaltabdeckung ist und bündig auf dem Staufach sitzt.

  • Die Federclips bei Bedarf durch Biegen, Zusammendrücken oder Aufweiten einstellen, um ihre Befestigung zu verbessern.
7
VORSICHT
  • Das Staufach niemals an den Seitenbändern tragen.
HINWEIS
  • Nur Einbau in „Position 2“.

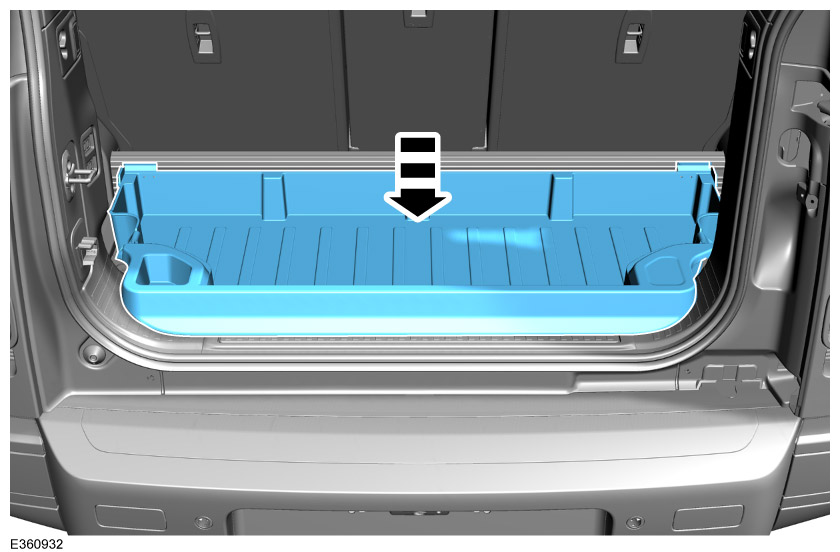

Das Staufach oben auf der Laderaumbodenplatte sitzend in den Laderaum setzen.

8
VORSICHT
  • Sicherstellen, dass die Bänder nicht verdreht sind. Keine übermäßige Kraft anwenden, wenn die Bänder handfest gezogen werden.
HINWEIS
  • Nur Einbau in „Position 2“.

Das Staufach an den Umlenkstücken des Fahrzeugs montieren.

  1. Die Bänder durch die Umlenkstücke auf der rechten und linken Seite führen.
  2. Handfest anziehen und mit Klettband befestigen.
